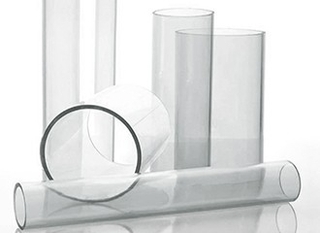

Tuberia de PVC cedula 40 Transparente Georg Fischer

producto

Regresar



La tubería de PVC transparente SCH 40 tiene una claridad excelente y se recomienda para contención de tuberías, detección de fugas y flujo visual, y mirillas.

GF Harvel Clear ™ PVC SCH 40 proporciona una alternativa versátil y rentable para muchas aplicaciones de tuberías, particularmente aquellas en las que el monitoreo visual de los procesos es crítico. El PVC GF Harvel Clear ™ es resistente a la corrosión, tiene paredes interiores lisas, no contamina, tiene buena capacidad para soportar presión, usa conexiones confiables soldadas con solvente y es fácil de manejar e instalar.

Las tuberías y conexiones GF Harvel Clear se fabrican en tamaños IPS para dimensiones Schedule 40 para un rendimiento óptimo. Esto proporciona un espesor de pared suficiente para la mayoría de las aplicaciones de presión sin poner en peligro la claridad. Como tubería de PVC rígido, el PVC transparente GF Harvel mantiene su integridad en entornos hostiles. Es adecuado para su uso en aplicaciones de presión positiva y negativa (es decir, servicio de vacío).

Al igual que con todos los programas de tubería termoplástica, la clasificación de presión depende del diámetro de la tubería seleccionada, así como de la temperatura de funcionamiento del sistema. A medida que aumentan las temperaturas, la clasificación de presión del sistema disminuye. Las tuberías de menor diámetro pueden soportar presiones más altas que las tuberías de gran diámetro. Consulte la tabla a continuación para conocer las dimensiones, tolerancias y clasificaciones de presión.



Dimensiones y clasificaciones de presión

Tamaño nominal de la tubería (pulg) sobredosis Min. pared Peso nominal / pies Max. WP PSI **
1/4 " 0.540 0,088 0.081 390
3/8 " 0,675 0.091 0.109 310
1/2 " 0,840 0.109 0,161 300
3/4 " 1.050 0,113 0,214 240
1 " 1.315 0,133 0.315 220
1-1 / 4 " 1.660 0,140 0.426 180
1-1 / 2 " 1.900 0,145 0,509 170
2 " 2.375 0,154 0,682 140
2-1 / 2 " 2.875 0,203 1.076 150
3 " 3.500 0,216 1.409 130
3-1 / 2 " 4.000 0,226 1,697 120
4 " 4.500 0,237 2.006 110
5 " 5.563 0,258 2.726 95
6 " 6.625 0,280 3.535 90
6 "x 1/8 6.625 0,110 1.530 45
8 " 8.625 0.322 5.305 80
10 " 10.750 0.365 7.532 70
12 " 12.750 0.406 9.949

70





Campos de aplicación:

  • Vista
  • Tubería de contención doble
  • Procesamiento químico
  • Procesamiento de alimentos
  • Productos farmacéuticos
  • Aplicaciones de laboratorio
  • Tratamiento de desechos
  • Enchapado
  • Transferencia de fluidos con monitorización visual
  • Fabricación de microchips
  • Útil para contener múltiples tramos largos de tubos flexibles





Ventajas:

  • Buena capacidad para soportar presión
  • Paredes interiores lisas para un flujo sin obstáculos y una menor acumulación de sedimentos
  • Resistente químico
  • Naturaleza no contaminante para aplicaciones de pureza
  • Excepcional resistencia a la corrosión
  • Menor costo total de instalación que otras alternativas
  • La misma instalación fácil que el PVC estándar
  • Combina los mejores aspectos de la tubería de PVC y los sistemas transparentes de doble contención
  • Los extremos acampanados eliminan la necesidad de acoplamientos en tramos largos y rectos
